Регулятор SMV цифров обломока IC переключения каналов IC 1 инвертора TC7S04F TE85L f
| Место происхождения | Япония |
|---|---|
| Фирменное наименование | Toshiba Semiconductor and Storage |
| Сертификация | RoHS |
| Номер модели | TC7S04F (TE85L, F) |
| Количество мин заказа | 3000pcs |
| Цена | Negotiable |
| Упаковывая детали | 3000 PCS/Tape |
| Время доставки | 2-3 дня |
| Условия оплаты | L/C, D/A, D/P, T/T |
| Поставка способности | 15K PCS |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номер продукта | TC7S04F (TE85L, F) | Категория | Ворота и инверторы |
|---|---|---|---|
| Изготовитель | Полупроводник и хранение Тошиба | Серия | TC7S |
| Тип логики | Инвертор | Количество цепей | 1 |
| Количество входных сигналов | 1 | Напряжение тока - поставка | 2V | 6V |
| Настоящий - спокойный (Макс) | 1 µA | Текущий объем производства высокий, низкий | 2.6mA, 2.6mA |
| Уровень логики входного сигнала - низкий уровень | 0,5 В ~ 1,8 В | Уровень логики входного сигнала - высокий | 1.5V | 4.2V |
| Максимальная задержка распространения @ V, макс. CL | 17ns @ 6V, 50pF | Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель | Пакет/случай | SC-74A, SOT-753 |
| Высокий свет | ИС инвертора 1 ИС переключателя TC7S04F TE85L F,ИС инвертора 1 ИС переключателя TC7S04F TE85L F,ИС инвертора 1 переключателя TC7S04F TE85L F |
||
Характер продукции

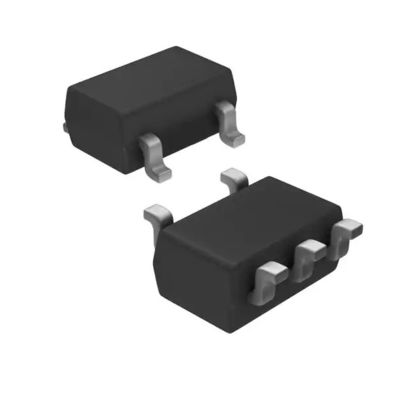

TC7S04F(TE85L,Ф) Инвертор IC 1 канал SMV
Техническая спецификация:TC7S04F(TE85L,Ф)
| Категория | Ворота и инверторы |
| производитель | Toshiba Semiconductor и системы хранения данных |
| Ряд | ТС7С |
| Статус продукта | Активный |
| Тип логики | инвертор |
| Напряжение - питание | 2В ~ 6В |
| Текущий — тихий (макс.) | 1мкА |
| Ток - Выход Высокий, Низкий | 2,6 мА, 2,6 мА |
| Входной логический уровень — низкий | 0,5 В ~ 1,8 В |
| Входной логический уровень — высокий | 1,5 В ~ 4,2 В |
| Максимальная задержка распространения @ V, макс. CL | 17 нс при 6 В, 50 пФ |
| Рабочая Температура | -40°С ~ 85°С |
| Тип крепления | Поверхностное крепление |
| Пакет устройств поставщика | СМВ |
| Пакет/кейс | СК-74А, СОТ-753 |
| Базовый номер продукта | 7С08 |
TC7S04 — это высокоскоростной инвертор C2 MOS, изготовленный по технологии кремниевого затвора C2 MOS.
Он обеспечивает высокую скорость работы, аналогичную эквивалентной LSTTL, при сохранении низкого рассеивания мощности C2 MOS.
Внутренняя схема состоит из 3 каскадов, включая буферный выход, что обеспечивает высокую помехоустойчивость и стабильный выходной сигнал.
Вход оснащен схемами защиты от статического разряда или переходного избыточного напряжения.
Выходные токи составляют 1/2 по сравнению с моделями серии TC74HC.
Дополнительные ресурсы:
| АТРИБУТ | ОПИСАНИЕ |
| Другие имена | TC7S04F(TE85L,Ф) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)ДКР-НД | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)ТР | |
| TC7S04F(TE85LF)ТР-НД | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)ТР-НД | |
| TC7S04F, LF (Т | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)ДКР-НД | |
| TC7S04F(TE85LF)ТР | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F, LF (Б | |
| TC7S04FLFTR | |
| TC7S04F(T5L,Ф,Т) | |
| TC7S04F (T5L,F,T) | |
| TC7S04F(T5LFT)ДКР | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)ДКР | |
| TC7S04FTTFTR-ND | |
| TC7S04FLFCT | |
| Стандартный пакет | 3000 |
Функции
• Высокая скорость: tpd = 7 нс (тип.) при VCC = 5 В
• Низкое рассеивание мощности: ICC = 1 мкА (макс.) при Ta = 25°C
• Высокая помехоустойчивость: VNIH = VNIL = 28% VCC (мин.)
• Мощность выходного привода: 5 нагрузок LSTTL
• Симметричный выходной импеданс: |IOH|= ИОЛ = 2 мА (мин)
• Сбалансированные задержки распространения: tpLH ∼− tpHL
• Широкий диапазон рабочего напряжения: VCC (opr) = от 2 до 6 В.
Изображение данных:
