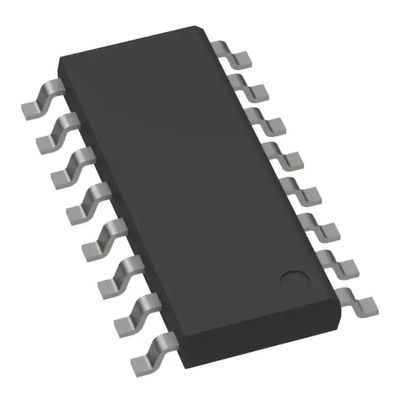

Топология Полу-моста интегральной схемаы конвертеров DC AC HR1000AGS-Z автономная до 600kHz 16-SOIC
| Место происхождения | Монолитов Электрические системы Inc. |
|---|---|
| Фирменное наименование | MPS |
| Сертификация | RoHS |
| Номер модели | HR1000AGS-Z |
| Количество мин заказа | 2500pcs |
| Цена | Negotiable |
| Упаковывая детали | 2500PCS/Tape |
| Время доставки | 2-3 дня |
| Условия оплаты | L/C, D/A, D/P, T/T |
| Поставка способности | 15K PCS |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Категория | Конвертеры DC AC, автономные переключатели | Тип | Описание |
|---|---|---|---|
| Mfr | Монолитов Электрические системы Inc. | Состояние продукта | Активный |
| изоляция выхода | Изолированный | Напряжение тока - поставка (Vcc/Vdd) | 13V | 15.5V |
| Частота - переключение | До 600kHz | Рабочая температура | -40°C | 125°C (TJ) |
| Пакет/случай | 16-SOIC (0,154", ширина 3.90mm) | ||
| Высокий свет | HR1000AGS-Z,Интегральная схемаа конвертеров DC AC,HR1000AGS-Z 600kHz |
||
Характер продукции
Топология Полу-моста конвертера HR1000AGS-Z автономная до 600kHz 16-SOIC
Быстрая деталь:
|
Изготовитель
|
Монолитов Электрические системы Inc.
|
|
Номер продукта изготовителя
|
HR1000AGS-Z
|
|
Описание
|
SW HALF-BRDG 16SOIC IC АВТОНОМНЫЙ
|
|
Детальное описание
|
Топология Полу-моста конвертера автономная до 600kHz 16-SOIC
|
Атрибуты продукта:
|
ТИП
|
ОПИСАНИЕ
|
|
Категория
|
Конвертеры DC AC, автономные переключатели
|
|
Mfr
|
Монолитов Электрические системы Inc.
|
|
Состояние продукта
|
Активный
|
|
Изоляция выхода
|
Изолированный
|
|
Внутренние переключатели
|
Никакой
|
|
Топология
|
Полу-мост
|
|
Напряжение тока - поставка (Vcc/Vdd)
|
13V | 15.5V
|
|
Круг обязаностей
|
0,5
|
|
Частота - переключение
|
До 600kHz
|
|
Предохранение от недостатка
|
Над температурой, над напряжением тока
|
|
Особенности контроля
|
Мягкое начало
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Пакет/случай
|
16-SOIC (0,154", ширина 3.90mm)
|
|
Пакет прибора поставщика
|
16-SOIC
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Низкопробный номер продукта
|
HR1000
|
Дополнительные ресурсы:
| АТРИБУТ | ОПИСАНИЕ |
| Другие имена |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Стандартный пакет | 2500 |
ОПИСАНИЕ
HR1000A регулятор конструированный специфически для резонирующей топологии полу-моста. Оно обеспечивает 2 канала привод-сигнала который выводят наружу комплементарные сигналы на круге обязаностей 50%. Внутреннее фиксированное время вхолостую 350ns между 2 комплементарными сигналами ворот гарантирует переключение нул-напряжения тока во время переходного процесса и включает высокочастотную деятельность.
Интегрированный диод бутстрэпа упрощает внешнюю схему возбуждения для на стороне высокого давления переключателя. Он может выдержать до 600V с невосприимчивостью против высокого шума dV/dt.
Модуляция переключая частоты регулирует напряжение тока выхода топологии. Programmable генератор может установить и максимальные и минимальные переключая частоты.
IC начинает вверх на запрограммированной максимальной переключая частоте и постепенно замедляет до тех пор пока контур управления не будет принимать сверх для предотвращения чрезмерного inrush настоящего
IC можно принудить для того чтобы вписать контролируемую деятельность burstmode на легкую нагрузку для того чтобы уменьшить расход энергии и затянуть регулировку выхода.
Защиты особенность-включая запертое на задвижку выключение, автоматическ-спасение, коричневую-вне защиту, и overtemperature защита-улучшают безопасность дизайна конвертера без порождать дополнительную сложность цепи.
IC обеспечивает источник 1.5A/2A/возможность раковины и для водителей на стороне высокого давления и низко-стороны ворот.
HR1000A доступно в пакете SO-16.
ОСОБЕННОСТИ
• Круг обязаностей 50%, переменная настройка по частоте для резонирующего конвертера Полу-моста
• на стороне высокого давления водитель ворот 600V с интегрированным диодом бутстрэпа и высокой невосприимчивостью dV/dt
• Источник 1.5A/2A/возможность раковины и для водителей на стороне высокого давления и Низко-стороны ворот
• Генератор Высоко-точности
• Работает на до 600kHz
• Двухуровневое предохранение от перегрузок по току: Отступление частоты и запертое на задвижку выключение с Programmable временем продолжительности
• Удаленные ВКЛЮЧЕНО-ВЫКЛЮЧЕНО контроль и предохранение от Брауна-Вне через Pin BO
• Входной сигнал Запирать на задвижку-отключения для легкой вставки защит
• Интерфейсы с регулятором PFC
• Programmable деятельность Взрыв-режима на легкой нагрузке
• Нелинейное Мягк-начало для монотонного подъема напряжения тока выхода
• Пакет SO-16
ПРИМЕНЕНИЯ
• ТВ LCD и PDP
• Настольные ПК и серверы
• Телекоммуникации SMPS
• Переходник AC-DC, Открыт-рамка SMPS
• Консоли видеоигры
• Электронный освещая балласт
