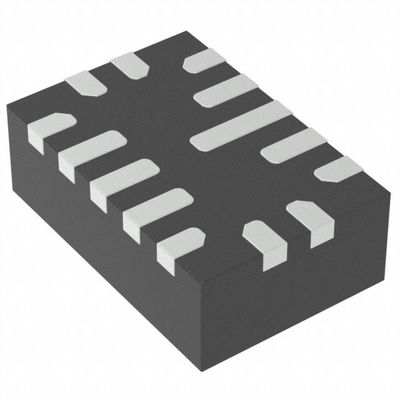

MPQ8626GD-Z Buck Switching Regulator IC Положительный регулируемый 0,6 В 1 Выход 6A 14-VFQFN

MPQ8626 — это полностью интегрированный высокочастотный синхронный понижающий преобразователь.MPQ8626 представляет собой очень компактное решение, обеспечивающее выходной ток до 6 А с отличной стабилизацией нагрузки и сети в широком диапазоне входного напряжения.MPQ8626 работает с высокой эффективностью в широком диапазоне нагрузки выходного тока.В MPQ8626 используется система управления с постоянной временем включения (COT) с внутренней компенсацией, которая обеспечивает быструю переходную характеристику и упрощает стабилизацию контура.Рабочая частота может быть легко установлена ​​на 600 кГц, 1100 кГц или 2000 кГц с помощью конфигурации MODE, что позволяет частоте MPQ8626 оставаться постоянной независимо от входного и выходного напряжения.Пусковое изменение выходного напряжения контролируется внутренним таймером на 1,5 мс, который можно увеличить, добавив конденсатор на TRK/REF.Сигнал Power Good с открытым стоком (PGOOD) указывает, находится ли выходное напряжение в пределах номинального диапазона напряжения.PGOOD фиксируется на уровне около 0,7 В с помощью внешнего подтягивающего напряжения, когда входной источник питания не может питать MPQ8626.Функции полной защиты включают в себя защиту от перегрузки по току (OCP), защиту от перенапряжения (OVP), защиту от пониженного напряжения (UVP) и защиту от перегрева (OTP).Для MPQ8626 требуется минимальное количество легкодоступных стандартных внешних компонентов, и он доступен в корпусе QFN-14 (2 мм x 3 мм).ХАРАКТЕРИСТИКИ • Широкий диапазон входного напряжения o от 2,85 до 16 В с внешним смещением VCC 3,3 В o ​​от 4 В до 16 В с внутренним смещением VCC или внешним смещением 3,3 В VCC • Выходной ток 6 А • Программируемый уровень точного ограничения тока • Низкий RDS(ON) Встроенные силовые МОП-транзисторы • Запатентованная технология снижения коммутационных потерь • Адаптивная постоянная длительность включения (COT) для сверхбыстрой переходной характеристики • Стабильность с выходным конденсатором с нулевым ESR • 0,5% опорного напряжения в диапазоне температур перехода от 0°C до +70°C • 1% превышение опорного напряжения Диапазон температур перехода от -40°C до +125°C • Выбираемый принудительный CCM или работа с пропуском импульсов • Превосходное регулирование нагрузки • Отслеживание выходного напряжения • Разрядка выходного напряжения • PGOOD Active фиксируется на низком уровне во время сбоя питания • Программируемое время плавного пуска от 1 мс и выше • Запуск с предварительным смещением • Выбираемая частота переключения от 600 кГц, 1100 кГц и 2000 кГц • Без фиксации для OCP, OVP, UVP, OTP и UVLO • Выход регулируется от 0,6 В до 0,9 x VIN До 6 В макс. • Доступен в корпусе QFN-14 (2 мм x 3 мм) ПРИМЕНЕНИЕ • Телекоммуникационные и сетевые системы • Серверы, облачные вычисления, системы хранения данных • Базовые станции • Точка нагрузки общего назначения (PoL) • Системы распределения питания 12 В • Высококачественное телевидение • Игровые приставки и графические карты
