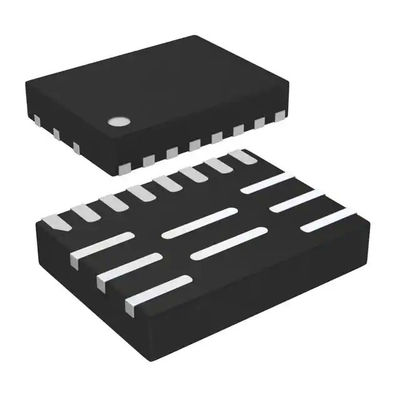

Выход 0.611V 1 10A 13-VFQFN IC регулятора переключения самца оленя MPQ8632GL-10-Z положительный регулируемый
| Место происхождения | Монолитов Электрические системы Inc. |
|---|---|
| Фирменное наименование | MPS |
| Сертификация | RoHS |
| Номер модели | MPQ8632GL-10-Z |
| Количество мин заказа | 5000 ПК |
| Цена | Negotiable |
| Упаковывая детали | 5000 PCS/Tape |
| Время доставки | 2-3 дня |
| Условия оплаты | L/C, D/A, D/P, T/T |
| Поставка способности | 40K PCS |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номер продукта | MPQ8632GLE-10-Z | Категория | Регуляторы напряжения тока - регуляторы переключения DC DC |
|---|---|---|---|
| Изготовитель | Монолитов Электрические системы Inc. | упаковка | Лента & вьюрок (TR) |
| Тип выхода | Позитв | Количество выходов | 1 |
| Входной сигнал Напряжени тока-Макс | 18v | Напряжени тока-минута входного сигнала | 2.5V |
| Выход Напряжени тока-Макс | 13V | Напряжени тока-минута выхода | 0.611V |
| Течение выхода | 10A | Топология | Самец оленя |
| Переключая частота | 200kHz | 1MHz | Рабочая температура | -40°C | 125°C |
| Устанавливать тип | Поверхностный держатель | Пакет/случай | 13-VFQFN |
| Пакет прибора поставщика | 13-QFN (3x4) | ||
| Высокий свет | MPQ8632GL-10-Z,Регулируемое IC регулятора переключения положительное |
||
Характер продукции
Выход 0.611V 1 10A 13-VFQFN IC регулятора переключения самца оленя MPQ8632GL-10-Z положительный регулируемый
Быстрая деталь:
|
Изготовитель
|
Монолитов Электрические системы Inc.
|
|
Номер продукта изготовителя
|
MPQ8632GL-10-Z
|
|
Описание
|
САМЕЦ ОЛЕНЯ РЕГУЛИРУЕМОЕ 10A 16QFN REG IC
|
|
Детальное описание
|
Выход 0.611V 1 10A 13-VFQFN IC регулятора переключения самца оленя положительный регулируемый
|
Атрибуты продукта:
|
ТИП
|
ОПИСАНИЕ
|
|
Категория
|
Регуляторы напряжения тока - регуляторы переключения DC DC
|
|
Mfr
|
Монолитов Электрические системы Inc.
|
|
Состояние продукта
|
Не для новых дизайнов
|
|
Функция
|
Понижение
|
|
Выходная конфигурация
|
Позитв
|
|
Топология
|
Самец оленя
|
|
Тип выхода
|
Регулируемый
|
|
Количество выходов
|
1
|
|
Напряжение тока - входной сигнал (минута)
|
2.5V
|
|
Напряжение тока - входной сигнал (Макс)
|
18V
|
|
Напряжение тока - выход (минута/зафиксированный)
|
0.611V
|
|
Напряжение тока - выход (Макс)
|
13V
|
|
Текущий объем производства
|
10A
|
|
Частота - переключение
|
200kHz | 1MHz
|
|
Одновременный выпрямитель тока
|
Да
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
13-VFQFN
|
|
Пакет прибора поставщика
|
13-QFN (3x4)
|
|
Низкопробный номер продукта
|
MPQ8632
|
Дополнительные ресурсы:
| АТРИБУТ | ОПИСАНИЕ |
| Стандартный пакет | 5000 |
ОПИСАНИЕ
MPQ8632 полностью интегрированный высокочастотный одновременный выпрямленный понижение конвертер режима переключателя. Оно предлагает очень компактное решение для того чтобы достигнуть течения выхода 4A/6A/8A/10A/12A/15A/20A над широким рядом поставки входного сигнала с превосходными нагрузкой и линией регулировкой.
MPQ8632 использует режим контроля Постоянн-На-времени (КРОВАТКИ) для того чтобы обеспечить быстрый переходный ответ и облегчить стабилизацию петли.
Внешний резистор программирует равочую частоту от 200kHz к 1MHz и частота держит почти постоянн по мере того как поставка входного сигнала меняет с компенсацией feedforward.
Дефолт под порогом замыкания напряжения тока внутренне установил на 4.1V, но сеть резистора на включает штырь может увеличить этот порог. Мягкий штырь начала контролирует пандус запуска напряжения тока выхода. Сигнал открытой силы стока хороший показывает что выход внутри ряд номинального напряжения.
Оно полно интегрировало особенности защиты которые включают предохранение от перегрузок по току, предохранение от перенапряжения и термальное выключение.
MPQ8632 требует минимального количества охотно - доступные стандартные внешние компоненты и доступно в 16-Pin QFN 3mm×4mm или пакете 29-Pin QFN 5mm×4mm.
ОСОБЕННОСТИ
* низкий ряд ввода напряжения от 2.5V: -- 2.5V к 18V с внешним смещением 5V -- 4.5V к 18V с внутренним смещением
*Scalable семья продуктов для 4A к 20A вывела наружу настоящие применения -- 4A/6A/8A/10A/12A делят такой же след ноги --15A/20A делят такой же след ноги, с небольшим изменением на разделе этапа силы от 4A/6A/8A/10A/12A
* оптимальные низкие MOSFETs силы RDS (ДАЛЬШЕ) внутренние в прибор
* собственнический переключая метод уменьшения потери
* приспособительная КРОВАТКА для Ultrafast переходного ответа
* 0,5% напряжения тока ссылки над 0qC к диапазону температур соединения 70qC
* Programmable мягкое стартовое временя
* Пре-смещение начинает вверх
* Programmable переключая частота от 200kHz к 1MHz
* Не-защелка OCP, OVP и термальное предохранение от выключения
* выход регулируемый от 0.611V к 13V
ПРИМЕНЕНИЯ
* системы телекоммуникаций и сети
* серверы базовых станций x
* личные видеозаписывающие устройства
* телевидение и мониторы индикаторной панели
* распределенные электрические системы
Изображение данных: https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
