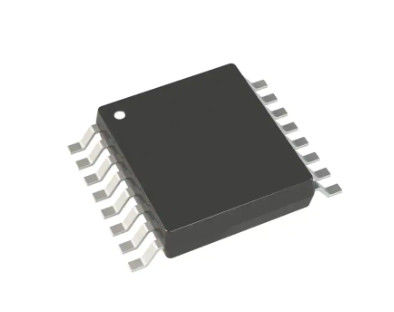

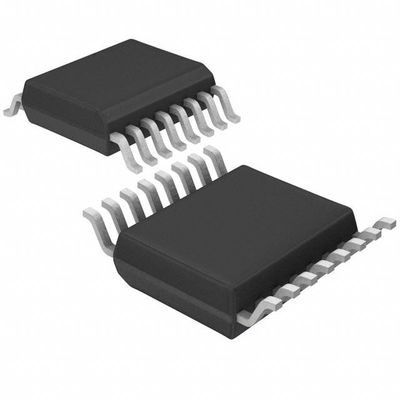

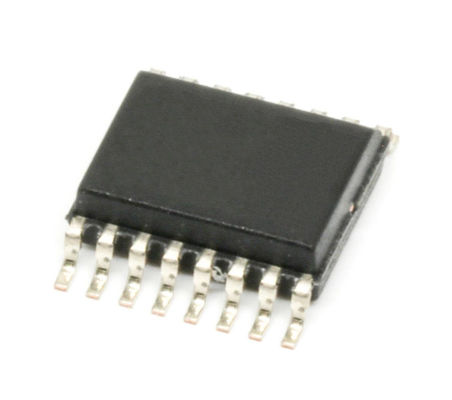

Сигм-перепад 16-TSSOP входного сигнала 1 Ic 3 конвертера AD7792BRUZ-REEL 16 сдержанный Dac

Спецификация: AD7792BRUZ-REEL

ФУНКЦИИ

Эффективное разрешение до 23 бит Среднеквадратичное значение шума 40 нВ при 4,17 Гц 85 нВ при 16,7 Гц Ток: 400 мкА, типичный Отключение питания: 1 мкА, максимум От 4,17 Гц до 470 Гц 3 дифференциальных входа Внутренний тактовый генератор Одновременное подавление 50 Гц/60 Гц Программируемые источники тока Встроенный генератор напряжения смещения Токи пробоя Питание: от 2,7 В до 5,25 В Диапазон температур от –40°C до +105°C Независимый интерфейс блок питания 16-выводной корпус TSSOP Интерфейс 3-проводной последовательный SPI®, QSPI™, MICROWIRE™ и совместимый с DSP триггер Шмитта на SCLK

ОБЩЕЕ ОПИСАНИЕ

AD7792/AD7793 — это полностью аналоговые входные каскады с низким энергопотреблением и низким уровнем шума для высокоточных измерительных приложений.AD7792/AD7793 содержат малошумящий 16-/24-разрядный ∑-Δ АЦП с тремя дифференциальными аналоговыми входами.Встроенный инструментальный усилитель с низким уровнем шума означает, что сигналы малой амплитуды можно напрямую передавать на АЦП.При значении коэффициента усиления 64 среднеквадратичное значение шума составляет 40 нВ при частоте обновления 4,17 Гц.Устройства содержат прецизионный малошумящий внутренний опорный сигнал с малым дрейфом запрещенной зоны и могут принимать внешний дифференциальный опорный сигнал.Другие встроенные функции включают в себя программируемые источники тока возбуждения, токи выгорания и генератор напряжения смещения.Генератор напряжения смещения устанавливает синфазное напряжение канала равным AVDD/2.Устройства могут работать как с внутренними часами, так и с внешними часами.Скорость выходных данных с частей программируется программным обеспечением и может варьироваться от 4,17 Гц до 470 Гц.Детали работают при напряжении питания от 2,7 В до 5,25 В. Они потребляют типичный ток 400 мкА и размещены в 16-выводном корпусе TSSOP.
